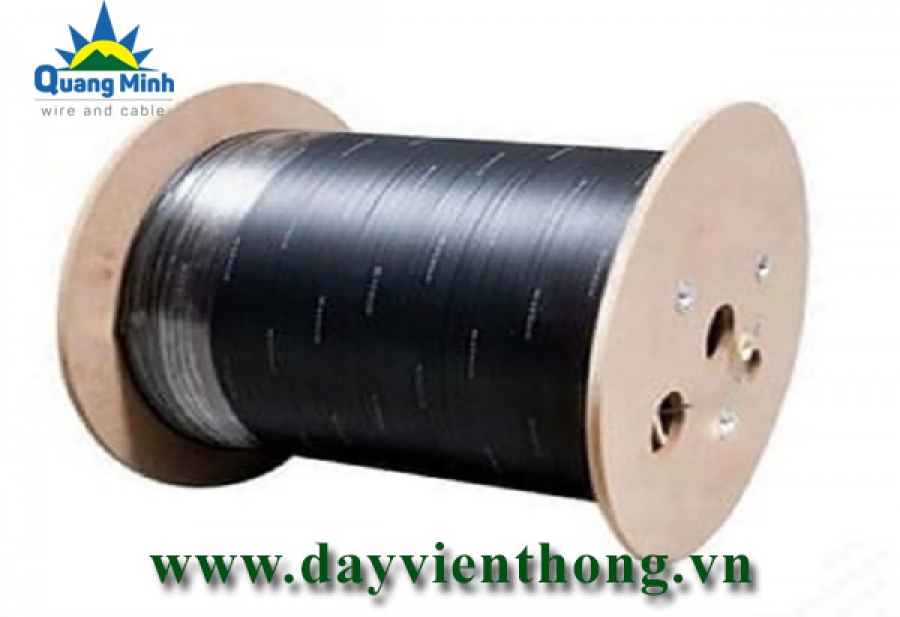

DÂY CÁP QUANG 1FO
DÂY QUANG TREO, ĐỆM LỎNG (OFI14700) Cáp quang thuê bao 1 FO (cáp FTTH)
TIÊU CHUẨN KỸ THUẬT ĐỐI VỚI SỢI QUANG
a. Loại sợi : Đơn mốt ( SM ), chiết suất dạng bậc thang, sợi sản xuất đạt tiêu chuẩn ITU - T G652.D
b. Đường kính trường mốt : Giá danh định của đường kính trường mốt tại bước sóng 1310 nm ,nằm trong phạm vi 8,6 mm đến 9,5mm;
c. Sai số của đường kính trường mốt : Không vượt quá ± 0,7 mm giá trị danh định.
d. Đường kính vỏ :
+ Giá trị đường kính vỏ danh định của sợi : 125 mm ;
+ Sai số của đường kính vỏ không vượt quá ± 1 mm giá trị danh định ;
e. Sai số đồng tâm của đường kính trường mốt : Sai số về độ đồng tâm của đường kính trường mốt tại bước sóng 1300 nm là 0,8mm;
f. Độ tròn đều của vỏ : Độ không tròn đều của vỏ tối đa 2 %.
g. Bước sóng cắt :Các giá trị λc và λcc thỏa mãn các điều kiện:
+ 1100 nm < λc < 1280 nm;
+ λcc ≤ 1260 nm;
h. Hệ số suy hao : Hệ số suy hao của sợi thỏa mãn các yêu cầu:
+ Tại vùng bước sóng 1310 nm : < 0,40 dB/Km ;
+ Tại vùng bước sóng 1550 nm : < 0,30 dB/Km;
i. Đặc tính suy hao tại bước sóng 1550 nm :
Độ tăng suy hao của sợi quấn lỏng 100 vòng với bán kính vòng quấn là 37,5 mm đo tại bước sóng 1550 nm : < 1dB.
j. Hệ số tán sắc của sợi :
Chỉ tiêu về hệ số tán sắc của sợi đơn mốt thỏa mãn giá trị
Bước sóng
( nm )
Hệ số tán sắc
( ps/nm.km )
1285 đến 1330
≤ 3,5
