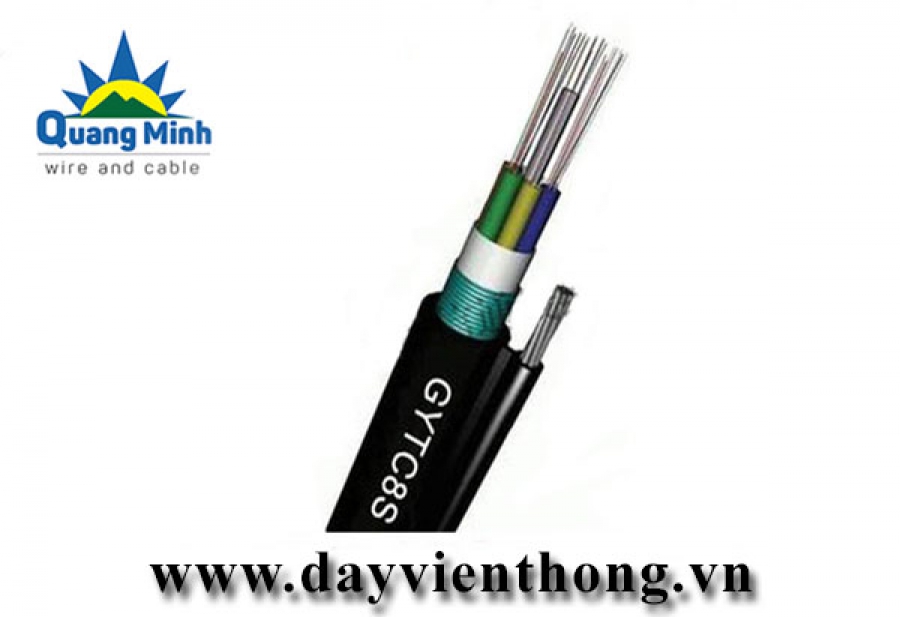

Cáp quang treo 6 sợi GYTC8S-SM-6B1
Dayvienthong.vn - Cáp quang treo Singlemode 6 sợi (6 core/6 FO) sử dụng trong nhà hoặc ngoài trời .Cáp quang là một loại cáp viễn thông làm bằng thủy tinh hoặc nhựa, sử dụng ánh sáng để truyền tín hiệu. Cáp quang dài, mỏng thành phần của thủy tinh trong suốt bằng đường kính của một sợi tóc. Chúng được sắp xếp trong bó được gọi là cáp quang và được sử dụng để truyền tín hiệu trong khoảng cách rất xa. Không giống như cáp đồng truyền tín hiệu bằng điện, cáp quang ít bị nhiễu, tốc độ cao (đây là tốc độ truyền dữ liệu, phân biệt với tốc độ tín hiệu) và truyền xa hơn.
ỨNG DỤNG
- Tiêu chuẩn sợi cáp quang singlemode: ITU-T G.652D, G.655.
- Sợi quang treo nằm trong ống lỏng và di chuyển tự do trong ống. Ống đệm lỏng có tác dụng bảo vệ sợi quang khỏi những tác động cơ học.
- Sợi quang treo sử dụng trong cáp liên tục, không có mối hàn, hạn chế được suy hao tín hiệu tới mức tối đa
- Các ống đệm lỏng được bện xung quanh các thành phần chịu lực trung tâm, bảo vệ sợi quang khỏi những tác động khi lắp đặt và ảnh hưởng của môi trường (đặc biệt là sức kéo căng theo chiều dọc)
- Cáp quang treo singlemode sử dụng Công nghệ chống thấm Drycore, ngăn nước và chống ẩm hiệu quả nhất.
- Cáp được thiết kế với vật liệu khô hoàn toàn,phi kim loại nên có đường kính nhỏ gọn và rất nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển. Giảm thiểu tải trọng trên cột vì có đường kính nhỏ và nhẹ với cường độ chịu lực cao dựa vào các sợi tổng hợp chịu lực aramid.
- Cáp quang treo singlemode Chịu lực căng tối đa lên đến 50 kN.
- Khoảng vượt lên đến 500m. (tùy vào khoảng vượt mà phân phối các loại sợi aramide phù hợp trong quá trình sản xuất).
- Cáp được thiết kế phi kim loại với vật liệu cách nhiệt tốt, chống sét tốt, hoàn toàn không bị ảnh hưởng bởi dòng điện cao thế, không ảnh hưởng bởi từ trường.
- Cáp được thiết kế để treo cột, đi trong nhà,hoặc bên ngoài trời, sử dụng cho mạng cục bộ, mạng thuê bao, hệ thống thông tin nội bộ, hệ thống thông tin đường dài.
- Cáp quang treo singlemode được thiết kế với 2 lớp vỏ ngoài bằng chất liệu nhựa HDPE, do đó sẽ không bị suy giảm chất lượng do tia cực tím và các bức xạ tử ngoại, phù hợp để lắp đặt trên đường dây điện và song song với đường dây điện trên cùng một tháp truyền tải điện, đặc biệt có thể sử dụng cho các khoảng vượt lớn và các ứng dụng khác.
ĐẶC ĐIỂM
1. Cách thức lắp đặt : Tự hỗ trợ trên không
2. Thích hợp cho Treo
3. Kiểu sợi quang : Single- Mode
4. Số lượng lõi cáp quang : 6 Core
5. Dây nhôm LAP được đặt vào quang lõi , được lấp đầy bằng hợp chất để bảo vệ nó khỏi sự thấm nước.
6. Vỏ dây được bọc thép và dải thép bọc làm cho dây cáp tăng đặc tính chống ẩm và chịu va đập.
7. Kết cấu rắn chắc và nhẹ nhàng , có tính mềm dẻo và chịu được sự uốn cong
FEATURES
- Being used full section water retardant structure it possesses good water retardant and damp proof property.
- Special factice is filled into inside of loosing jacket and taken key protection to optical fiber.
- Vertical wrapped steel strip strengthens resisting lateral pressure ability.
- Compact structure and lightness, flexible and good bend-resistant performance.
- Proper design, precise control for fiber excess length and distinct stranding process render the cable excellent mechanical and environmental properties.
- 8 font self undertaken type structure possesses high tensile strength and is convenient for aerial installation cost is cheap.
- The service life of the product will be more 30 years.
- Complies with Standard YD/T 1155-2001 as well as IEC60794-1.
CABLE STRUCTURE
Optical Characteristics |
|||||
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
Attenuation(+20°C) |
@850nm |
≤3.0 dB/km |
≤3.0 dB/km |
||
@1300nm |
≤1.0 dB/km |
≤1.0 dB/km |
|||
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|||
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|||
Bandwidth (Class A) |
@850nm |
≥500 MHz·km |
≥200 MHz·km |
||
@1300nm |
≥1000 MHz·km |
≥600 MHz·km |
|||
Numerical Aperture |
0.200±0.015NA |
0.275±0.015NA |
|||
Cable Cut-off Wavelength |
≤1260nm |
≤1480nm |
Technical parameters |
||||||||
Cable Type (Increased by 2 fibers) |
Fiber Count |
Cable Weight kg/km |
Cable Diameter mm |
Tensile Strength Long/Short term N |
Crush Resistance Long/Short term N/100mm |
Bending Radius Static/Dynamic(mm) |
Supporting Wire Spec |
Applications |
GYTC8S |
2~12 |
118 |
7.65*14.5 |
≥2000/≥6000 |
≥300/≥1000 |
80/160 |
Φ1.mm*7 Stranded wires |
Aerial Rural communication local trunk line CATV & computer network system |
GYTC8S |
14~24 |
129 |
8.2*15.1 |
90/180 |
||||
Storage /Operating Temperature: -40℃ to +70℃ |
PACKAGING
Cable be reeled on the Fumigated Wooden Drum as following
ORDER INFORMATION
SINGLE-MODE |
||
[A] |
Part Number |
Description |
GYTC8S-SM-4B1 |
4 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYTC8S-SM-6B1 |
6 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYTC8S-SM-8B1 |
8 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYTC8S-SM-12B1 |
12 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYTC8S-SM-24B1 |
24 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYTC8S-SM-48B1 |
48 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYTC8S-SM-96B1 |
96 Fibers Single-mode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
MULTIMODE |
||
[B] |
Part Number |
Description |
GYTC8S-MM-4A1a |
4 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYXTC8S-MM-6A1a |
6 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYXTC8S-MM-8A1a |
8 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYXTC8S-MM-12A1a |
12 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYXTC8S-MM-24A1a |
24 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYXTC8S-MM-48A1a |
48 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
|
GYXTC8S-MM-96A1a |
96 Fibers 50/125μm Multimode Aerial Self-supporting Figure 8 Cable GYTC8S |
