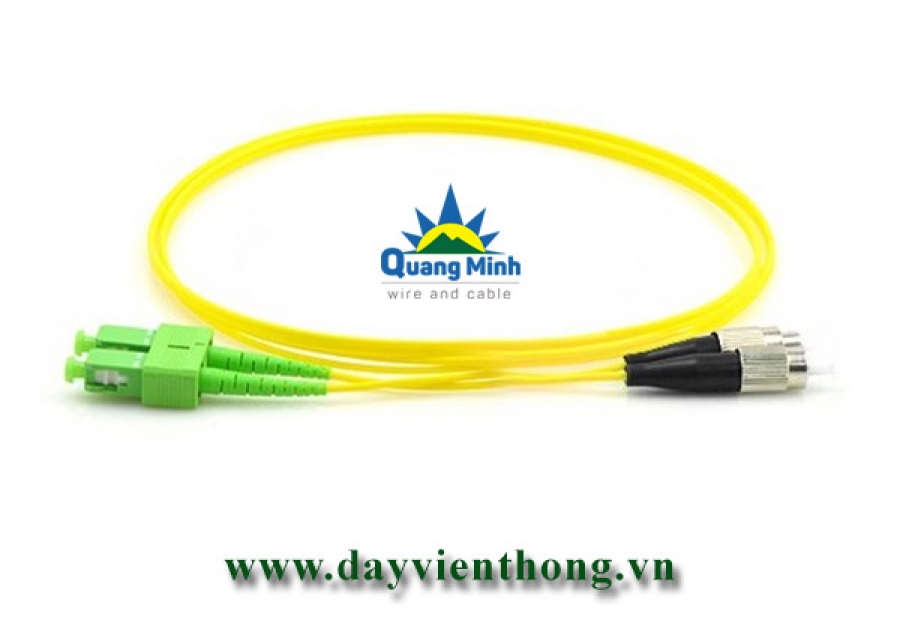

Dây nhảy quang SingleMode SC/APC-FC/UPC DUPLEX ( sợi đôi ), PATCHCORD SC/APC-FC/UPC DUPLEX ( sợi đôi ).
Dây nhảy quang SC/APC to FC/UPC PATCHCORD Single-mode là sản phẩm được sử dụng trong hệ thống truyền dẫn truyền hình cáp. Sản phẩm là nơi tiếp nối giữa hộp nối và thiết bị, thiết bị sẽ tăng độ suy hao cần thiết tiếp cận khoảng nhạy, đặc trưng của công nghiệp truyền hình.
Thông tin Dây nhảy quang SingleMode SC/APC-FC/UPC DUPLEX ( sợi đôi ), PATCHCORD SC/APC-FC/UPC DUPLEX ( sợi đôi )
Dây nhảy quang là loại dây chứa sợi quang, dùng để đấu nối giữa ODF với các thiết bị khác như bộ chuyển đổi quang điện, module quang, switch quang, dây nhảy quang gồm nhiều loại khác nhau về các đặc tính như dây nhảy quang single mode, patch cord multimode, các đầu nối chuẩn UPC/APC. Mangthanhcong.vn (TCN) chuyên sản xuất và phân phối các sản phẩm dây nhảy quang các loại, sản phẩm của chúng tôi đã được kiểm tra chất lượng về độ bền chắc, độ ổn định với chất lượng hoàn toàn đảm bảo đáp ứng tốt mọi nhu cầu sử dụng.
Đặc điểm kỹ thuật:
Đầu nối phải: FC/UPC, loại sợi tùy chọn Singlemode, SM 9/125um
Đầu nối trái: SC/APC, sợi Singlemode, SM 9/125um
Chiều dài: theo yêu cầu của khách hàng.
- Số lần kết nối: 1000 lần
- Độ bền kéo dãn: Tải trọng 100N, thời gian kiểm tra ít nhất 5h, kết quả độ suy hao <0,5 dB.
- Suy hao chèn: < 0,2 dB (Yêu cầu theo tiêu chuẩn quốc tế <0,3 dB)
- Suy hao phản xạ: PC>45 dB ; UPC>55 dB; APC >60 dB
FC/UPC to SC/APC Singlemode 9/125 Duplex Fiber Patch Cable
Fiber Patch Cables also known as fiber jumpers or fiber patch cords.Fiber optic patch cable is one of most commonly used components in fiber optic network.
The Definition of 'mode' as in multimode refers to the transmitting mode of the fiber optic light in the fiber optic cable core. Singlemode fiber optic patch cables send one light signal at a time, and can be used for longer runs than multimode because they have more resistance to attenuation.
The core of a single mode fiber optic cable is 9/125μ (micron).
Single mode fiber optic patch cables can support gigabit ethernet applications for up to 10 kilometers.
Characteristics
FC/UPC to SC/APC Connectors
Single-mode duplex fiber optic cable
Complete with orange OFNR rated riser/jacket
All of our fiber optic patch cables feature the high degree connectors
100% optically tested to ensure high performance
Micron: 9/125um
Color: Yellow
THÔNG SỐ KỸ THUẬT
|
Range of Mode |
Single or Multimode |
|
Cable Type |
Simplex or Duplex Zipcord |
|
Connector Style |
SC, FC, ST, LC, MTRJ, E2000 |
|
Polish or Ferrule Interface Type |
PC, UPC, APC |
|
Cable Diameter |
0.9mm, 1.6mm, 2.0mm, 3.0mm |
|
Lengths |
Standard & Custom Lengths |
|
Strength Member |
Aramid Yarn |
|
Outer Jacket |
PVC or LSZH |
|
Cable Assembly Length (<15 meter Tolerance) |
-0/+100mm |
|
Cable Assembly Length (>15 meter Tolerance) |
-0/+10% |
|
Jacket Colour (Multimode: OM1 & OM2) |
Orange |
|
Jacket Colour (Multimode: OM3 & OM4) |
Aqua |
|
Jacket Colour (Single Mode: OS1 & OS2) |
Yellow |
|
Durability |
500 cycles(0.2 dB max increase), 1000mate/demate cycles |
|
Operating Temp. |
-20 ˚C to +70˚C/+85˚c (armoured) |
|
Storage Temp. |
-40 ˚C to +85˚C |
|
Ferrule Concentricity |
< 1µm, Other Ferrule Concentricity < 1µm |
|
Humidity (FOTP-5) |
90-95% at 40°C |
|
Strength of Coupling Mechanism (FOTP-185) |
33 N at 0° for 5 sec |
|
Cable Retention (FOTP-6) |
50 N at 0° for 5 sec. |
|
Twist (FOTP-36) |
15 N at 0° 5 turns, 10 cycles |
|
Flex (FOTP-1) |
0.5 Kg at 25 cm, +90° to -90°, 100 cycles |
|
Max.Insertion Loss |
≤0.3dB |
≤0.2dB |
≤0.3dB To |
|
|
Typ.Insertion Loss |
≤0.2dB |
PC≥45dB UPC≥55dB APC≥60dB |
≥35dB |
|
|
Cable retention (900um) |
2 Ibs |
2 Ibs |
2 Ibs |
|
|
Matung Durability (1000cycles) |
<0.2dB |
<0.2dB |
<0.2dB |
|
|
Ferrule Material |
Ceramic |
Ceramic |
Ceramic |
|
|
Housing Material |
Composite |
Composite |
Composite |
|
|
Operating Temperature (oC) |
-40oC to +80oC |
-40oC to +80oC |
-40oC to +80oC |
-40oC to +80oC |
